Le tube à ailettes basses est un tube à ailettes obtenu par déformation plastique à froid. Le procédé consiste à réaliser, à partir d'un tube lisse, des ailettes de forme géométrique particulière sans enlèvement de matière ;
Tube à ailettes extrudé : il est composé de tuyaux en aluminium et d'autres tuyaux métalliques dans leur ensemble, sans résistance de contact, bonnes performances de transfert de chaleur, résistance élevée à la corrosion, faible perte de débit, choc thermique et vibrations mécaniques,
Un tube à ailettes intégré est un composant tubulaire utilisé pour augmenter l'efficacité du transfert de chaleur, comportant des ailettes intégrées à sa surface pour amplifier la zone de transfert de chaleur.
Les tubes à ailettes dentelées sont des composants d'échange de chaleur comprenant un tube de base et une série d'éléments dentés ou à ailettes fixés à l'extérieur du tube. Ces ailettes ont pour but d'augmenter la surface du tube, améliorant ainsi l'efficacité globale du transfert de chaleur.
Les tuyaux cloutés représentent une avancée significative dans la technologie du transfert de chaleur. Ces tuyaux comportent des goujons soudés sur toute la longueur de la surface extérieure d'un tuyau métallique.
Aileron à pied KL – Aileron à pied moleté en L : tube de base à l'extérieur du moletage, s'enroulant autour des pieds en L après le deuxième roulement pour renforcer le contact du segment, améliorer les performances de transfert de chaleur, peut résister à des cycles chauds et froids répétés n'est pas lâche.
Tube à ailettes en acier inoxydable
Tube à ailettes en acier inoxydable soudé au laser : le tube à ailettes soudé au laser utilise la technologie de soudage au laser, entièrement soudé à 99 % -100 %, capacité de transfert de chaleur plus élevée par rapport au soudage HF et au tube à ailettes enveloppées, consommation d'énergie réduite, coût réduit des consommables et une efficacité accrue du processus.
Tubes à ailettes H / double H (TYPES", Double S") Acier H Des paires d'ailettes en acier de forme parallèle sont soudées par résistance à la surface des tubes de pression simples (tuyaux) dans des conditions très soigneusement contrôlées.
Les tubes à ailettes élevées sont des tubes à surface étendue spécialement conçus, principalement conçus pour les applications qui nécessitent un rapport de surface extérieure/intérieure important.

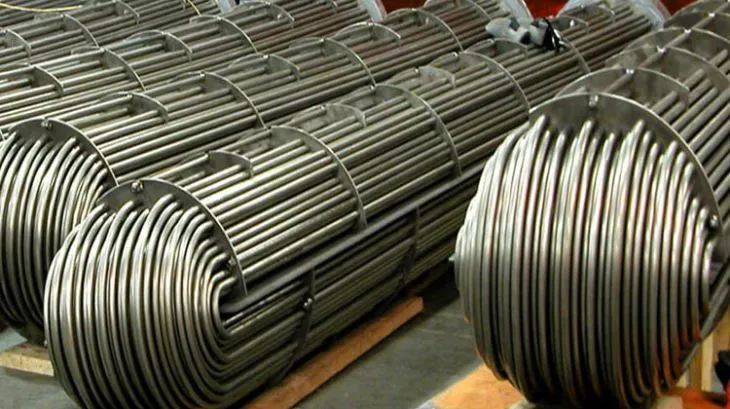

Comme son nom l'indique, il comprend un faisceau de tubes courbés en forme de U, généralement logés dans une coque. La conception facilite l'échange de chaleur entre deux fluides, assurant un transfert d'énergie efficace sans contact direct entre eux.
Avantages du faisceau de tubes coudés en U
Conception compacte :La configuration en U permet une conception plus compacte, ce qui la rend adaptée aux applications avec un espace limité.
Transfert de chaleur efficace :Le modèle à contre-courant ou à flux parallèle améliore l'efficacité du transfert de chaleur, permettant un échange thermique efficace entre les fluides.
Chute de pression réduite :Les échangeurs de chaleur en U ont généralement des pertes de charge inférieures à celles des autres modèles d'échangeurs de chaleur, ce qui entraîne des économies d'énergie et des performances améliorées du système.
Entretien facile :La conception en U simplifie les processus de maintenance et de nettoyage, car le faisceau de tubes est facilement accessible et inspecté.
Application du faisceau de tubes coudés en U
Traitement du pétrole brut
Les échangeurs de chaleur équipés de faisceaux de tubes sont utilisés pour chauffer ou refroidir le pétrole brut pendant les processus de raffinage.
Traitement du gaz
Les faisceaux de tubes font partie intégrante de l'adoucissement du gaz, de la déshydratation et d'autres processus qui purifient et préparent le gaz naturel pour le transport et l'utilisation.
Opérations de récupération
Les faisceaux de tubes dans les échangeurs de chaleur facilitent la récupération de composants précieux tels que les liquides de gaz naturel (LGN) à partir des flux gazeux.
Systèmes de refroidissement et de chauffage
Les faisceaux de tubes sont utilisés dans les échangeurs de chaleur qui maintiennent des températures de fonctionnement optimales dans divers équipements et processus.
Composants du faisceau de tubes coudés en U
Tubes
Les principaux éléments où se produit le transfert de chaleur. Ils peuvent être disposés dans diverses configurations, telles que droites, en forme de U ou enroulées en hélice, selon l'application.
01
Coquille
L'enveloppe extérieure qui contient le faisceau de tubes. La coque dirige le flux du fluide secondaire autour des tubes.
02
Feuille tubulaire
Les plaques qui maintiennent les tubes en place, leur permettant d'être solidement positionnés et empêchant les fuites.
03
Chicanes
Ce sont des structures internes qui guident l’écoulement du fluide côté coque et améliorent l’efficacité du transfert de chaleur en créant des turbulences.
04
Matériau du faisceau de tubes coudés en U
Acier au carbone :Les tubes coudés en U en acier au carbone sont rentables et adaptés aux applications où la résistance à la corrosion n'est pas une préoccupation majeure. Ils sont couramment utilisés dans les systèmes à température basse à modérée.
Acier inoxydable:Les tubes coudés en U en acier inoxydable sont connus pour leur excellente résistance à la corrosion, ce qui les rend adaptés aux applications où l'exposition à des environnements corrosifs ou à des températures élevées est un problème. Différentes qualités d'acier inoxydable, telles que 304, 316 et 321, peuvent être utilisées en fonction des exigences spécifiques.
Cuivre et alliages de cuivre :Les tubes en cuivre coudés en U sont d'excellents conducteurs de chaleur et d'électricité. Ils sont souvent utilisés dans des applications telles que les systèmes CVC et la réfrigération en raison de leur conductivité thermique élevée.
Aluminium:Les tubes coudés en aluminium sont légers et ont une bonne conductivité thermique. Ils sont utilisés dans diverses applications d’échange de chaleur, notamment les radiateurs automobiles et les systèmes de climatisation.
Inconel :Les tubes coudés en Inconel sont connus pour leur résistance aux températures élevées et à la corrosion, ce qui les rend adaptés aux applications dans des environnements extrêmes, tels que l'aérospatiale et le traitement chimique.
Titane:Les tubes coudés en titane offrent une résistance exceptionnelle à la corrosion, en particulier dans les environnements hautement corrosifs. Ils sont utilisés dans des industries telles que le traitement chimique et les applications marines.
Comment fonctionnent les faisceaux de tubes
Les faisceaux de tubes se trouvent à l’intérieur des échangeurs de chaleur à calandre et à tubes. Les faisceaux de tubes sont positionnés dans une coque cylindrique, où des fluides à différentes températures de départ passent à travers et sur les tubes. Les fluides peuvent être soit des liquides, soit des gaz. La chaleur est transférée d'un fluide à l'autre à travers les parois des tubes, soit de l'intérieur du faisceau de tubes (côté tube) vers l'intérieur de la paroi de la coque (côté coque), soit inversement.
Avoir plus de tubes dans le faisceau de tubes augmente le transfert de chaleur car la surface de transfert de chaleur est plus grande. Des améliorations de surface peuvent être ajoutées pour augmenter la surface disponible ou augmenter la turbulence du fluide, ce qui augmente également le taux de transfert de chaleur. Les tubes à ailettes peuvent être utiles lorsque le fluide côté calandre a un coefficient de transfert de chaleur nettement inférieur à celui du fluide côté tube.
Les capots et les canaux d'extrémité régulent le débit de fluide dans le circuit côté tube. Les chicanes à l'intérieur de la coque dirigent les fluides côté coque à travers le faisceau de tubes, augmentant la vitesse et la turbulence, ce qui augmente le taux de transfert de chaleur. Les déflecteurs doivent être bien ajustés à l'intérieur de la coque pour éviter toute perte de performances due au contournement du fluide autour des déflecteurs. Les déflecteurs sont généralement fixés au faisceau de tubes plutôt qu'à la coque, de sorte que les faisceaux de tubes sont facilement retirés pour la maintenance.
Considérations de conception
Calcul du transfert de chaleur :Les principes thermodynamiques sont appliqués pour déterminer la zone de transfert de chaleur requise, les dimensions des tubes et les dispositions d'écoulement pour atteindre le taux d'échange de chaleur souhaité. Des facteurs tels que les propriétés des fluides, les différences de température et les coefficients de transfert thermique sont pris en compte.
Analyse de chute de pression :La conception minimise la chute de pression dans le faisceau afin de réduire la consommation d'énergie et d'améliorer l'efficacité globale. Cela implique d’optimiser l’espacement des tubes, les modèles d’écoulement et les configurations de déflecteurs.
Sélection des matériaux :La sélection des matériaux appropriés pour les tubes et les structures de support est cruciale. Des facteurs tels que la compatibilité des fluides, la résistance à la corrosion, la température et la pression de fonctionnement ainsi que le coût sont pris en compte.
Analyse des contraintes :L'intégrité structurelle est assurée grâce à une analyse des contraintes pour éviter les défaillances des tubes dues à la pression, à la dilatation thermique et aux vibrations.
Répartition du flux :Une répartition uniforme du débit sur l’ensemble du faisceau est essentielle pour un transfert de chaleur uniforme. Cela implique de concevoir des collecteurs appropriés et des arrangements déroutants.
Signes de détérioration de vos faisceaux de tubes
C'est une bonne idée de planifier un entretien régulier de vos échangeurs de chaleur. Si vous n'êtes pas à l'aise pour inspecter le faisceau de tubes vous-même, demandez à un professionnel de vous aider. Sinon, nous vous recommandons de rechercher ces signes qui indiquent que vous pourriez avoir besoin de réparations.
Corrosion sur les tubes :La plupart des faisceaux de tubes sont constitués de métaux conducteurs, tels que le cuivre. Sur ces métaux, la corrosion apparaît généralement sous la forme d’une teinte verte/brune visqueuse ou feuilletée. Au fil du temps, vos tubes se corroderont probablement un peu lorsqu'ils seront exposés à l'eau/à la vapeur circulant dans le système. Un peu de corrosion n’a rien d’inquiétant. Cependant, la corrosion affaiblit le métal et peut éventuellement provoquer sa rupture ou la libération de minuscules particules de métal oxydé dans le fluide qui traverse votre tube. Donc, si vous constatez beaucoup de corrosion, faites appel à un professionnel.
Air et saletés dans le système :Quelle que soit la qualité de fabrication d’un faisceau de tubes, il subira une usure susceptible de le dégrader. Ces contaminants peuvent être difficiles à repérer car ils se trouvent derrière la surface opaque du tube. Recherchez l'accumulation de saleté à la base des tubes, là où ils rencontrent les plaques tubulaires et les déflecteurs. S’il y a une accumulation importante de saleté à cet endroit, surtout si elle est visqueuse ou piquée, faites appel à un professionnel. Des faisceaux de tubes qui fuient peuvent entraîner des problèmes supplémentaires pour votre système d’eau domestique et de chauffage.
Fuites par sténopé :Parfois, une fuite dans votre système n’est pas visible à l’œil nu. Si vous constatez de l’eau dure apparaissant dans le retour des condensats vers votre chaudière, il se peut qu’il y ait une fuite. Isolez l'échangeur de chaleur suspect de l'alimentation en vapeur, puis ouvrez le robinet d'eau tout en ouvrant également le drain du filtre en étoile des condensats. Si l'eau commence à s'écouler de la crépine, vous savez que votre faisceau de tubes est défectueux. Ce problème peut être désastreux s’il n’est pas surveillé. Permettre aux faisceaux de tubes défectueux de s'infiltrer dans votre système peut être très dangereux, surtout si de l'eau dure retourne dans votre chaudière et reste sans traitement pendant une période prolongée.
Notre usine
TS Industrial dispose de capacités étendues en matière de laminage de précision de bandes d'acier inoxydable, de bandes de métaux spéciaux et de barres spéciales aux dimensions exactes. Nos spécialités comprennent les bandes fines, les feuilles et les barres de faible largeur. Nous proposons des tolérances dimensionnelles et de planéité extrêmement serrées. Une vaste sélection d'acier inoxydable, de métaux spéciaux, d'alliages cuivre-nickel, d'aluminium, de vannes, de raccords de tubes et
des alliages de titane sont disponibles et en stock.
FAQ
Q : Comment calculez-vous le diamètre d’un faisceau de tubes ?
A : Diamètre du faisceau « D » : Il s’agit du diamètre total requis pour installer le faisceau dans une coque ou un réservoir existant. Cette dimension inclut tous les déflecteurs ou supports de tubes. Un bon moyen d'obtenir un diamètre "D" précis pour mesurer la circonférence et diviser par 3,14. Cela vous donne le diamètre du paquet.
Q : Un faisceau de tubes doit-il être supporté sur les tubes ?
R : Des supports de tubes et des entretoises sont fournis pour maintenir les tubes solidement en place et pour amortir les vibrations des tubes. Le faisceau est maintenu ensemble et doté d'une intégrité structurelle par des éléments latéraux boulonnés ou soudés aux collecteurs, aux supports de tubes et au cadre qui supporte l'unité.
Q : Qu'est-ce qu'un faisceau de tubes en U ?
R : Comme son nom l'indique, il comprend un faisceau de tubes courbés en forme de U, généralement logés dans une coque. La conception facilite l'échange de chaleur entre deux fluides, assurant un transfert d'énergie efficace sans contact direct entre eux.
Q : Comment la taille du tube est-elle déterminée ?
R : Le tube est mesuré par un diamètre extérieur (OD) et une épaisseur de paroi exacts. Le tuyau est mesuré par son diamètre extérieur nominal (également connu sous le nom de NPS ou taille nominale du tuyau) et par l'épaisseur de sa paroi. Les dimensions fournies pour les tubes se réfèrent au diamètre extérieur réel.
Q : Où doit-on soutenir un faisceau de tubes lors du levage ?
R : Lors du retrait du faisceau, le poids mort du faisceau ne doit jamais être supporté par des tubes individuels, car les tubes sont petits et constitués d'un métal relativement mince. Posez le faisceau sur la plaque tubulaire, les plaques de support ou les blocs de bois coupés pour s'adapter à la périphérie du faisceau.
Q : Quel est le but du faisceau de tubes ?
R : Un faisceau de tubes est un ensemble de tubes regroupés et logés à l’intérieur d’une coque. Les faisceaux de tubes sont couramment utilisés dans diverses applications industrielles pour le transfert de chaleur, la manipulation de fluides et d'autres processus.
Q : Quelle est l’épaisseur d’un faisceau de tubes ?
R : Entre 5/8" et 3"
L'épaisseur varie entre 5/8" et 3". La longueur totale du tube comprend toute la longueur de la plaque tubulaire ainsi que le dernier coude des tubes. Le diamètre du faisceau « D » est le diamètre du trou requis pour qu’un faisceau de tubes s’insère à l’intérieur d’un réservoir ou d’une coque. Il comprend des supports de tubes et des chicanes.
Q : Quel est le diamètre d’un faisceau de tubes ?
A : Diamètre du tube – Les diamètres de tube typiques sont 3/8", 1/2", 5/8", 3/4", 1 1/4" OD La plupart des convertisseurs de vapeur et des échangeurs eau/eau sont de 3/4 " OD Veuillez noter que les tubes de 3/4" de diamètre extérieur ont un diamètre extérieur d'environ 5/8" Certains faisceaux de chauffe-réservoir ont un diamètre extérieur de 1 1/4"
Q : Comment retirer le faisceau de tubes ?
R : Retirez le faisceau de tubes : Une fois le couvercle de la coque retiré, le faisceau de tubes est accessible. Retirez tous les supports, pinces ou supports qui fixent le faisceau de tubes à la coque. Soulevez délicatement le faisceau de tubes hors de la coque à l'aide d'une grue ou d'un autre équipement de levage.
Q : À quoi servent les faisceaux de tubes ?
R : Entretien des faisceaux de tubes CVC Les faisceaux de tubes sont un élément essentiel du système CVC et hydronique d'une installation commerciale. Ce sont des éléments chauffants qui échangent et transfèrent de l'énergie sous forme de chaleur dans l'eau qui est ensuite généralement utilisée pour le chauffage du bâtiment ou pour les besoins en eau chaude sanitaire.
Q : Comment mesurez-vous le diamètre du faisceau ?
R : Le moyen le plus simple de mesurer le faisceau de câbles consiste à utiliser un petit outil de mesure appelé OD-Tape. Les rubans OD-Tapes sont utilisés dans le domaine électrique et dans les domaines de la plomberie pour mesurer à la fois la longueur et le diamètre extérieur global.
Q : Quel est le diamètre du faisceau de tubes ?
R : Le diamètre du faisceau « D » est le diamètre total nécessaire pour qu'un faisceau de tubes s'insère dans une coque ou un réservoir. Le diamètre du faisceau « D » comprend les déflecteurs et les supports de tubes. Un moyen simple de mesurer le diamètre consiste à prendre la circonférence de la coque, puis à la diviser par 3,14 pour obtenir le diamètre du paquet.
Q : Un faisceau de tubes doit-il être supporté sur les tubes ?
R : Des supports de tubes et des entretoises sont fournis pour maintenir les tubes solidement en place et pour amortir les vibrations des tubes. Le faisceau est maintenu ensemble et doté d'une intégrité structurelle par des éléments latéraux boulonnés ou soudés aux collecteurs, aux supports de tubes et au cadre qui supporte l'unité.
Q : Qu’est-ce qu’un faisceau de tubes ?
R : Un faisceau de tubes est un ensemble de tubes dans un échangeur de chaleur à calandre et tubes. Un ensemble de tubes est appelé faisceau de tubes et peut être composé de plusieurs types de tubes. Dans un échangeur à calandre et à tubes, le faisceau de tubes est enfermé dans une coque cylindrique à travers laquelle s'écoule le deuxième fluide.
Q : Qu’est-ce que la structure des tubes groupés ?
R : Un tube groupé est un groupe de tubes individuels connectés pour agir comme un tube groupé unitaire. Les systèmes de tubes peuvent être utilisés sous plusieurs formes géométriques comme des formes rectangulaires, carrées, triangulaires, circulaires et même libres dans le plan.
Q : Quels sont les différents types de faisceaux de tubes d’échangeur de chaleur ?
A : Faisceau de tubes droits VS Faisceau de tubes en U
Ce type est efficace, mais il nécessite plus d'efforts pour ouvrir le réservoir et retirer le paquet pour effectuer le nettoyage ou l'entretien. Le faisceau de tubes droits a un coût d'installation inférieur à celui du faisceau de tubes en U. Faisceau de tubes en U : Le faisceau de tubes recommandé et nouveau à usage courant est la disposition du tube en U.
Q : Quels sont les matériaux des tubes dans l’échangeur de chaleur ?
R : D'après des comparaisons de modélisation thermique utilisant le logiciel HTRI, le cuivre et le cuivre/nickel sont généralement les matériaux les plus conducteurs disponibles pour les tubes d'échangeur. L'acier au carbone, l'acier inoxydable et les alliages supérieurs sont légèrement moins efficaces, mais fonctionnent tous de la même manière.
Q : À quoi sert le faisceau de tubes ?
R : Habituellement, les faisceaux de tubes ont une grande surface combinée qui permet un transfert efficace de chaleur ou un refroidissement des fluides à l'intérieur des tubes.
Q : Quelle est la différence entre le tube en U et le tube droit ?
R : Bien que les tubes en U nécessitent un cintrage, ils ne nécessitent qu'une seule plaque tubulaire et un seul chapeau, ce qui réduit considérablement les coûts. Les tubes droits sont susceptibles d'être endommagés par la dilatation thermique, car le chauffage des tubes à des vitesses différentes peut endommager la plaque tubulaire et la coque. Un joint de dilatation peut atténuer ce problème, mais cela ajoute des coûts.
Q : À quoi sert le tube en forme de U ?
R : Les tubes en forme de U sont utilisés lorsqu'un gaz ou un produit chimique présent dans l'air doit traverser un matériau dans le tube en U, en particulier à une température plus basse.
