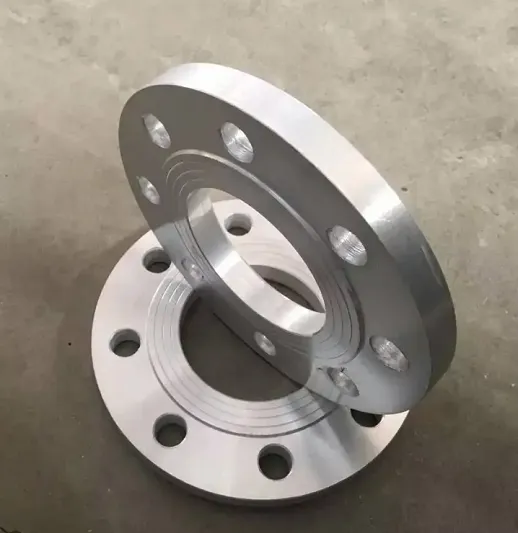

Bride de tuyau en aluminium 5086 ASME B16.5

La bride en alliage d'aluminium 5086 est une pièce qui relie le tuyau au tuyau. Il est utilisé pour la connexion entre les extrémités des tuyaux. Il existe également des brides qui seront utilisées à l'entrée et à la sortie de l'équipement pour la connexion entre les deux équipements. L'alliage d'aluminium 5086 appartient à la famille des alliages aluminium-magnésium car sa composition en alliage peut augmenter ses performances de corrosion, également appelées aluminium antirouille. Le principal composant d'alliage de cet alliage d'aluminium est le magnésium. Bien que le magnésium ait une grande solubilité solide, la structure du composé formé avec l'aluminium n'est pas très différente de la matrice, et l'effet de renforcement n'est pas évident, il n'est donc généralement pas renforcé par un traitement thermique mais durci par écrouissage ou usinage à froid de le matériel. Parce que le traitement thermique n'affecte pas la dureté, l'aluminium 5086 conserve sa résistance mécanique, est facile à souder, a de bonnes performances de soudage et résiste à la corrosion par l'eau de mer.

ASME B16.5 5086 les brides de tuyau en aluminium formeront un film d'oxyde dans l'air humide pour empêcher la corrosion du métal, de sorte que cette bride en aluminium aura une bonne résistance à la corrosion et est largement utilisée. ANSI B16.5 spécifie des détails spécifiques tels que les dimensions, les cotes de pression-température, les tolérances, les tests, etc. pour les brides en aluminium 5086. La norme est limitée aux brides de tuyaux en aluminium 5086 moulées ou forgées et aux brides aveugles moulées, forgées ou fabriquées à partir de plaques.

Spécification de la bride de tuyau en aluminium 5086 ASME B16.5

TS est un fournisseur de brides de tuyauterie en alliage d'aluminium ANSI/ASME B16.5 5086. Nos brides de tuyauterie 5086 sont normalement proposées en moulage, forgeage et plaque et sont disponibles dans un certain nombre de tailles et de types allant de NPS 1/2 à NPS 24, de la classe 150 à la classe 2500, pour répondre aux besoins de nos clients.

ANSI/ASME B16.5 5086 Bride à col soudé en aluminium

ANSI/ASME B16.5 5086 Bride à face surélevée en aluminium à col soudé

ANSI/ASME B16.5 5086 Bride à souder à moyeu droit en aluminium

ANSI/ASME B16.5 5086 Bride à face surélevée soudée à moyeu droit en aluminium

ANSI/ASME B16.5 5086 Bride à face surélevée en aluminium

ANSI/ASME B16.5 5086 Bride à enfiler en aluminium

ANSI/ASME B16.5 5086 Bride à souder à douille en aluminium

ANSI/ASME B16.5 5086 Bride à face surélevée à souder à douille en aluminium

ANSI/ASME B16.5 5086 Bride aveugle en aluminium

ANSI/ASME B16.5 5086 Bride à face surélevée aveugle en aluminium

ANSI/ASME B16.5 5086 Bride de joint tournant en aluminium

ANSI/ASME B16.5 5086 Bride à face surélevée à joint tournant en aluminium

ANSI/ASME B16.5 5086 Bride filetée en aluminium

ANSI/ASME B16.5 5086 Bride à face surélevée filetée en aluminium

Composition chimique (pourcentage) de la bride de tuyau en aluminium 5086 ASME B16.5

Propriétés mécaniques de la bride de tuyau en aluminium 5086 ASME B16.5

Il existe trois procédés de fabrication pour les brides en aluminium ASME B16.5 5086 : moulage, forgeage et plaque. Le moulage est un processus de bride largement utilisé avec une efficacité de production élevée et un faible coût de production qui peut produire des brides aux formes complexes. La bride de coulée consiste à faire fondre le métal en acier liquide à haute température, à verser l'acier fondu dans un moule métallique préchauffé et maintenu à une température constante, et à former la forme de la bride. Après un certain temps, la pièce moulée est naturellement refroidie et formée dans le moule, puis rapidement refroidie par l'eau et le moule, et enfin polie et antirouille. La bride fabriquée par coulée a la forme et la taille précises de l'ébauche, et la quantité de traitement est faible, mais il y aura des défauts de coulée tels que des pores, des fissures, etc., et la structure interne est mal rationalisée. Il convient généralement aux travaux à moyenne et basse pression. De plus, la finition de surface de la bride moulée n'est pas élevée, le chanfrein du bord est irrégulier et il y a des bavures qui ne sont pas lisses. Sa tolérance négative est généralement comprise entre 1 et 5 mm.

Le forgeage de la bride est également un processus de production très important. Le processus consiste à couper la billette cylindrique selon une certaine taille, à la chauffer à une certaine température pour la rendre thermoplastique, et à la mettre sur la frappe à froid pour laisser la machine à forger continuer à la battre. Cela rendra l'intérieur de la billette d'acier plus compacte et ses propriétés mécaniques seront meilleures que la billette d'acier d'origine. Enfin, les trous de boulon de la bride sont poinçonnés sur la billette par une poinçonneuse, et la bride ébauche formée est également coupée et polie pour devenir une bride utilisable.

La teneur en carbone du flasque forgé est généralement inférieure à celle du flasque coulé ; la forme profilée est bonne ; la structure est compacte et uniforme ; il n'y a pas de défauts tels que des pores; les propriétés mécaniques sont meilleures ; la force de cisaillement et la force de traction sont plus élevées ; et le coût est supérieur à celui des brides coulées. Des brides à haute résistance, haute résistance à l'usure et haute résistance à la corrosion adaptées aux environnements à moyenne et haute pression peuvent être fabriquées après forgeage car la structure granulaire du matériau métallique a été améliorée au cours du processus de forgeage. En même temps, il peut éliminer les défauts et la porosité et augmenter la densité et la résistance de la bride. De plus, le processus de forgeage de la bride peut garantir la précision dimensionnelle et la qualité de surface de la bride car la quantité de déformation et la vitesse de déformation du matériau métallique peuvent être contrôlées avec précision pendant le processus de forgeage.

La bride de la plaque d'acier est coupée directement du disque de bride sur la plaque centrale, laissant les diamètres intérieur et extérieur et l'épaisseur de la quantité de traitement dessus, puis les trous de boulon et la ligne de flottaison sont traités. Ce type de bride convient uniquement aux environnements de fonctionnement à basse pression. La largeur de la plaque médiane limite le diamètre maximal des brides de la plaque.

Bride moulée en alliage d'aluminium ASME B16.5 5086

Bride forgée en alliage d'aluminium 5086 ASME B16.5

Bride de plaque en alliage d'aluminium ASME B16.5 5086

Tolérance d'épaisseur de la bride de tuyau en aluminium 5086 ASME B16.5

La norme ASME B16.5 a des exigences pour l'épaisseur de la face surélevée des brides à face surélevée en aluminium 5086. Les brides des classes 150 et 300 ont généralement une face surélevée de 2 mm [0,06 po] d'épaisseur, tandis que l'épaisseur de la face surélevée des brides des classes 400, 600, 900, 1500 et 2500 est généralement de 7 mm [0,25 po]. ]. Cette épaisseur n'est pas comprise dans l'épaisseur minimale de la semelle.

Caractéristiques de la bride de tuyau en aluminium 5086 ASME B16.5

Non toxique

Bonne résistance à la corrosion

Résistance aux basses températures

Bonne résistance

Belle couleur vive

Pas de magnétisme

Léger en masse

La bride en alliage d'aluminium peut atteindre la dureté d'une bride en acier inoxydable et sa conductivité est supérieure à celle d'une bride en acier inoxydable. Il a une faible densité, est léger, pratique pour le transport, a une bonne résistance, ne réagit pas avec des substances chimiques telles que l'acide nitrique et le peroxyde d'hydrogène, et présente d'autres avantages. Dans des conditions de basse température, la résistance de la bride en aluminium est améliorée sans fragilité, c'est donc un matériau idéal pour les équipements à basse température. De nos jours, dans les applications industrielles, les brides en aluminium 5086 présentent de bons avantages relatifs et des perspectives d'application.
